자동폐색제어장치 (ABS)

AutoBlockSystem

자동폐색제어장치는 단선, 복선 폐색구간에 사용하는 장치로 폐색구간에 진행하는 열차에 의해 궤도회로와 전방 열차운행정보에 대한 주파수 송ᆞ수신 및 신호현시를 자동으로 제어하는 장치입니다.

구성

특징

  1. 전자식 폐색제어장치 형식승인 제품
  2. 역장치 SIL4인증
  3. 시스템 2중계 계간 실시간 비교
  4. 2중 광 네트워크 구성
  5. 전자연동장치와 인터페이스는 계전기 입출력으로  기존 설비와 동일 구현
  6. 시스템 2위 2중계로 안전 시스템 구현
  7. 시스템 안전 계전기로 안전 출력 차단
  8. 부하 균등 부하기능의 2중계 정류기
  9. 전자연동장치와 동일한 안전기능 구현

사양

  1. 사용 온도 : -40~70 습도 90%이하
  2. 진동 : 1G이하
  3. 최대 제어 거리 : 25Km
  4. 최대 연결 폐색수 : 62개
  5. 개소당 제어
    - 4등형 신호기 : 2기
    - ATS : 2기
    - LEU : 2기
    - 궤도회로 : 1대
  6. 전원 2중계 입력 절체 기능

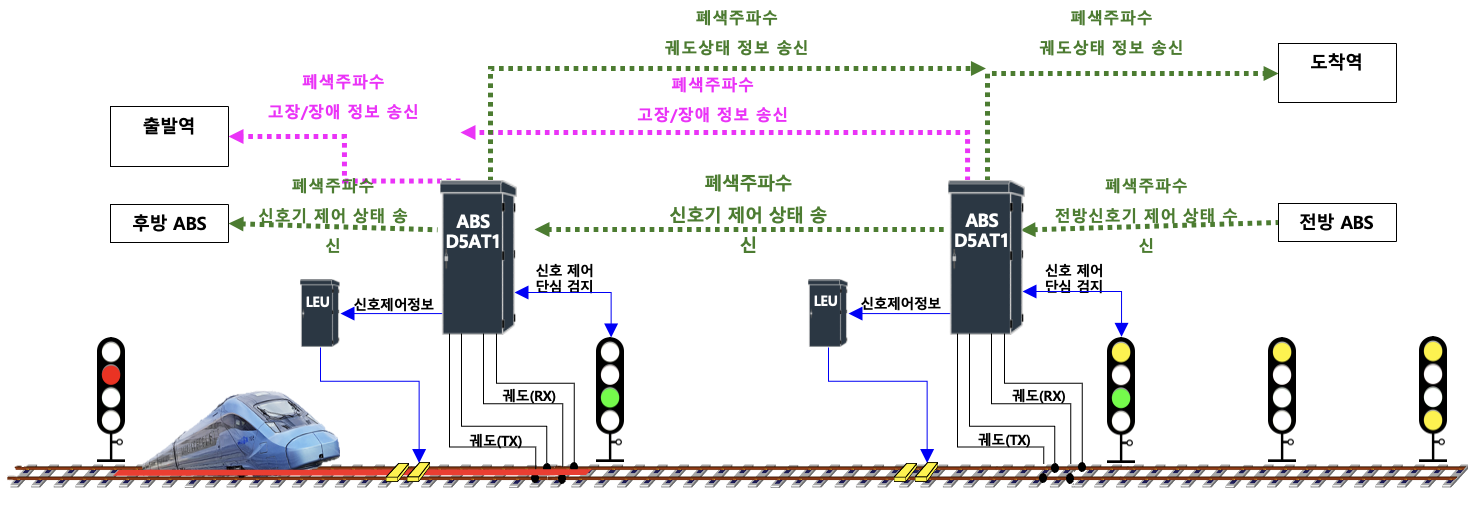

구성

일러스트 디자인 예정
일러스트 디자인 예정
