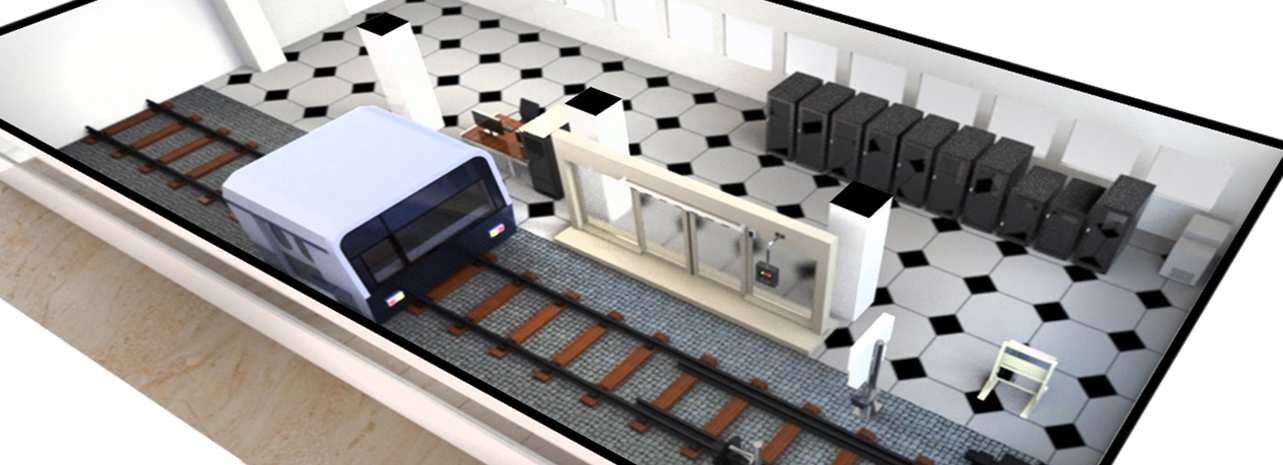

철도종합실습장비

철도신호시스템 교육에 필수적인 장치로 교육설비를 구성하며 안정적인 운영과 효과적인 교육 환경 구축을 위하여 실제 현장에서 사용하는 제품으로 구성합니다.

철도종합실습장비는 전자연동장치, 선로전환기, AF 궤도회로장치, 자동폐색 제어장치(ABS) 및 건널목 장치를 구성하고 선로를 설치하여 신호에 따라 선로전환기와 분기기, 신호기가 연동하는 시스템으로 현장 역사와 동일하게 시스템을 구성하여 현실감 및  체감 효과를 증대하여 교육 효과를 향상시킵니다.

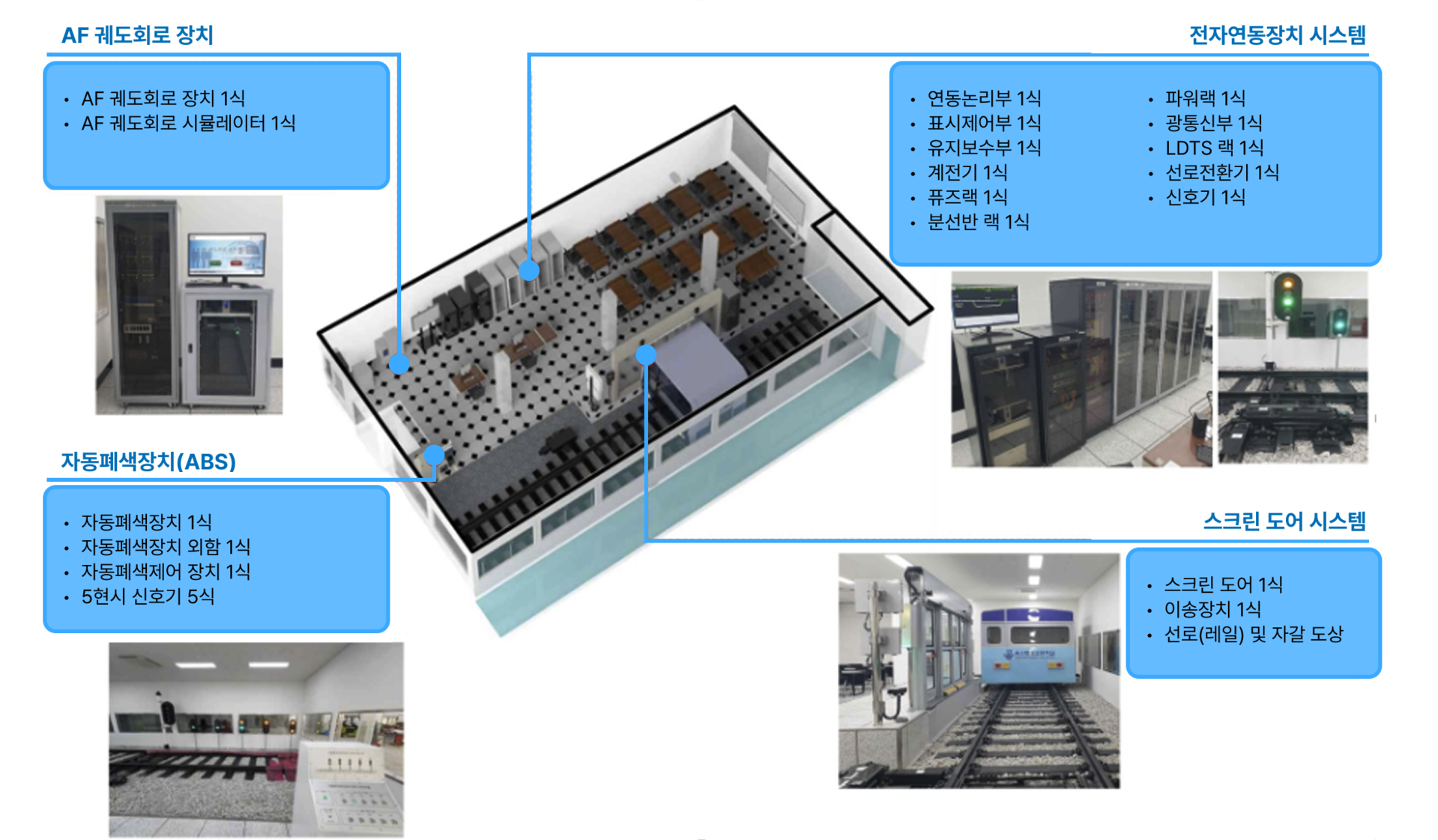

철도종합실습실 구성


효과

  • 철도신호 교육에 필요한 전자연동장치와 인터페이스 유닛들을 구성하여 각 장치의 기능 및 구동법 등 교육 효과 극대화
  • 교육장에 실제 선로를 설치하여 전자연동장치 신호에 따라 선로전환기와 분기기, 신호기가 연동하는 시스템을 구축하여 시각적 교육 효과 증대
  • 스크린도어 장치를 현장 역사와 동일하게 시스템을 구성하여 교육 체감 효과 증대

기능

전자연동 시스템

  • 진로제어, 선로전환기 전환, 열차번호 이동, 기타 주변장치 인터페이스 기능 수행
  • 채널간, 계간 연산결과가 일치할 경우에만 처리가 되도록 안전 측 기반으로 연동 기능 수행
  • 가상의 역을 생성하여 전자연동 시스템이 구성되도록 연동논리부, 표시제어부, 광통신부, 유지보수부, 분선반랙, 퓨즈랙, 계전기랙 등의 장비로 현장과 동일한 시스템 구축

선로전환기

  • 실제 선로를 구성하고 선로전환기를 설치하여 전자연동 장치의 신호 또는 조작에 따라 구동하여 현장감 있는 교육 진행

이송장치

  • 스크린도어의 동작과 연관되어 있는 장치로 전동차와 유사한 형태의 이송장치를 제작하여 현장감 있는 실습 환경 구축
  • 이송장치 플랫폼 진입 시 스크린도어와 연계되어 자동 열림 기능 구현

자동폐색장치(ABS)

  • 역과 역사이의 폐색구간 궤도회로 위를 열차가 이동함에 따라 자동으로 신호가 제어되는 설비로 상황에 따라 자동으로 신호를 현시하는 기능의 장치
  • 자동폐색제어 장치를 추가하여 사용자가 원하는 구간에 폐색 신호를 인가하여 5현시 신호기에 다양한 변화되는 신호를 확인

스크린도어 시스템

  • 국내 대부분의 운영기관에서 승객의 안전 확보를 위하여 유지 관리를 강화
  • 현장 역사와 동일한 스크린도어 시스템을 구현함으로써 현장과 같은 환경에서 스크린도어 시스템의 동작 관리를 이해하여 시스템에 대한 교육 효과 증대

AF궤도회로 장치

  • 무절연 AF 궤도회로 장치는 레일을 통한 열차검지 기능 보유
  • 가상의 시뮬레이터를 이용하여 AF궤도회로 장치의 동작 상태 확인
