선로전환기감시장치

POINT MACHINE MONITORING SYSTEM

선로전환기 감시장치는 선로전환기에 대한 실시간 동작상태 감시 및 표시, 전원회로 및 밀착검지기의 상태를 감시/측정하고 전기설비기술지원시스템과 인터페이스하여 각종 검측 상태를 사용자에게 알려주고, 이를 분석하여 유지보수에 활용할 수 있게 하는 장치입니다.

특징

  • 실시간 감시를 통해 선로전환기 동작의 오류를 검지하여 사고 예방
  • 고장 발생시 고장 내용 및 고장위치 식별이 가능하여 손쉬운 유지보수가 가능
  • 통합 모니터링으로 선로전환기별 관리가 가능
  • 실시간 동작 상태와 전압등의 모니터링으로 선로전환기 상태 감시가 용이
  • 밀착검지기를 통한 레일간 밀착불량을 검지하여 열차의 탈선사고 예방

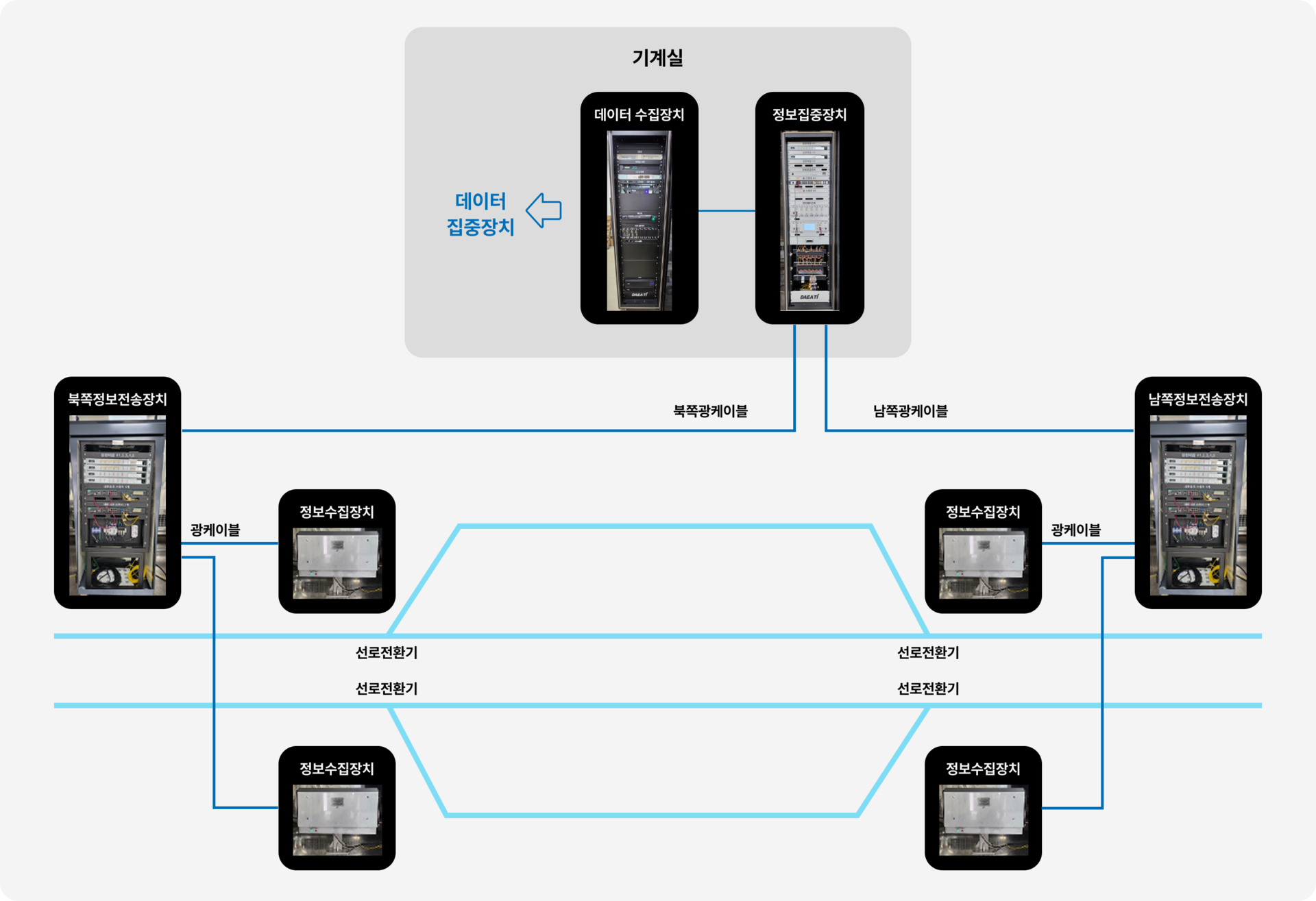

구성

사양

  • 일반 분기기(MJ81)형 및 노스가동분기기(NS-AM) Interface 가능
  • 랙당 최대 24개의 선로전환기 Interface 가능
  • 표시전압/전류, 입력전압, 제어(AS)출력 전압 모니터링
  • AC 전압/전류, DC 전압/전류 검지
  • 단동/쌍동 등의 현장 환경에 대한 Interface 가능
