철도신호시스템

철도신호시스템

승강장안전문 감시시스템

PSD

승강장안전문 감시시스템은 지하철 또는 본선에서 승객의 안전 확보를 목적으로 승강장안전문의 운용과 장비의 상태를 모니터링하고  제어하기 위한 원격운영시스템 입니다.

시스템의 직접적인 목적은 원활한 열차운행과 안전을 확보하고 승강장안전문 장애 또는 화재와 같은 비상상황 발생시 신속한 대응체제를 구축하기 위함 입니다.

특징

승강장안전문 모니터링

  • PSD 운영과 관련된 데이터의 수집 및 저장
  • 운영 및 유지관리를 위한 각종 자료, 통계 데이터 작성
  • 전체 역 PSD 정보 및 설비의 각종 상태 표시

객체검출 및 인식 기능

  • 딥러닝(AI) 네트워크 학습 기술과 레이블링을 통한 학습 데이터 구축
  • 승강장안전문의 열림/닫힘 검출, 객체 검출 및 객체 인식(물건, 사람, 동물) 및 객체의 행동에 의한 상황 감시(안전문 끼임, 밀림 현상)를 실시간 수행
  • 향후 해당 기술을 활용한 다양한 상황에 대한 검출 및 인식으로 확장성 보장

무정전 전원장치(UPS) 원격 모니터링

  • 역사 PSD 전원설비용 UPS의 운전상태 감시
  • UPS 장애 발생 시 원격감시 UPS 모니터링 장치에 표시
  • 기존 및 신규 UPS의 운전상태 감시 기능 보유

일반/지선 역사 감시 CCTV 영상 표출

  • PSD 영상을 대형모니터 자동/수동 모듈 방식으로 현시
  • 조건에 따라 해당 역사 PSD CCTV 영상 팝업 표출
  • 일반역사 및 지선역사 순차적으로 영상 표출

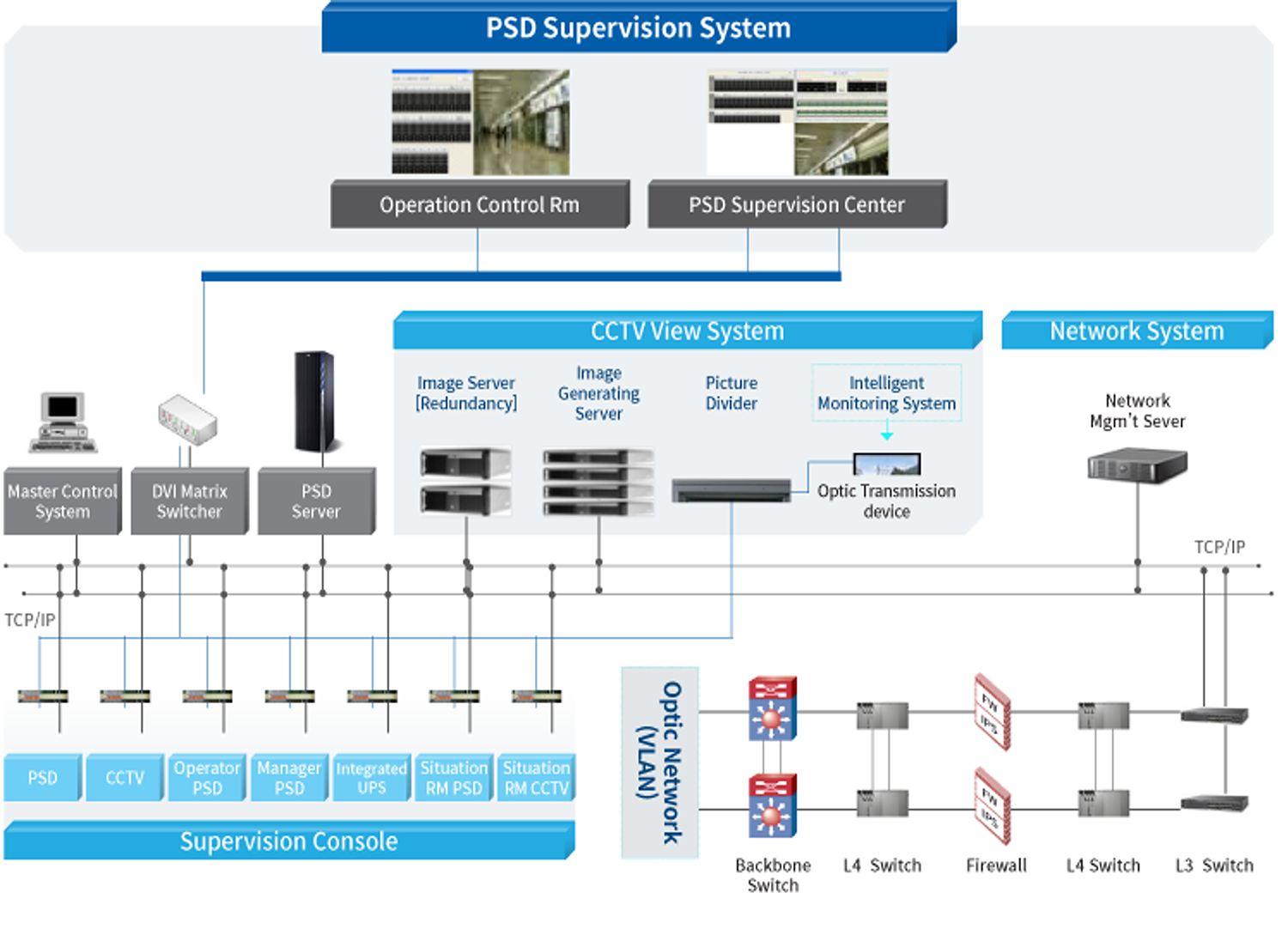

구성

승강장안전문 관제 시스템은 선로 인입 관리 시스템, 무정전 전원장치(UPS) 원격 모니터링 및 CCTV 모니터링 시스템으로 구성되어 있습니다.

승강장안전문 제어 시스템은 시스템 안전과 안정 및 확장성을 고려함으로써 안전하고 효율적인 운용을 가능하게 하는 최적의 시스템입니다.

기능

유지보수 요원이 선로에서 작업할 필요가 있는 경우, 유지보수 책임 운영자는 선로 인입 터미널에 유지보수 일정을 입력한다.

이후 이 정보는 기관사 또는 정거장 요원들에게 정보 전달을 하기 위해 선로 인입 관리 시스템을 통해 자동으로 운영제어장치 콘솔과 LDP에 표출됩니다.
