열차제어분야

열차제어분야

무선폐색센터

RBC

Radio Block Center

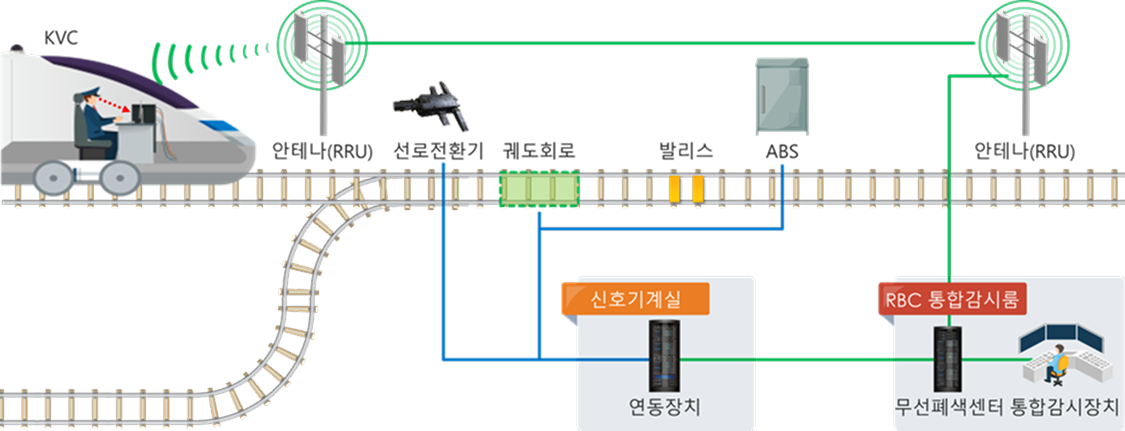

무선폐색장치는 무선 통신을 이용해 열차 위치와 운행 정보를 실시간으로 교환하며 폐색 구간을 제어하는 장치로, 열차 간 충돌을 방지하고 안전한 운행을 지원하는 장치입니다.

핵심기술 개발

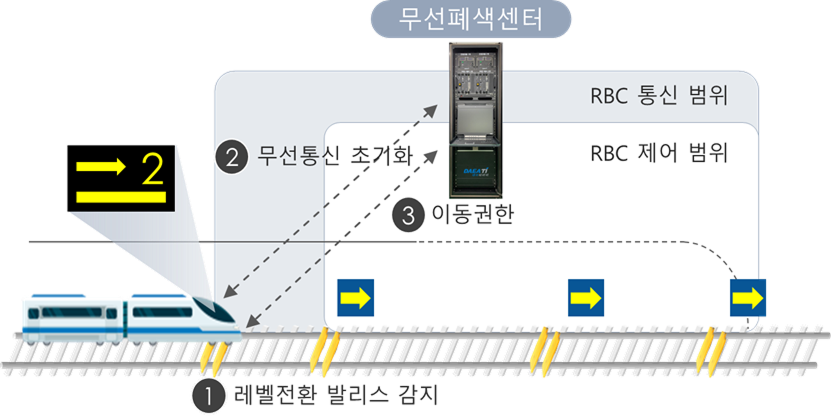

  레벨전환 기능


  • 열차의 무선폐색센터 제어 영역 진입/진출을 위한 레벨 전환 기능
  • 선구에 운행 가능한 레벨 정보를 제공하여 기존 열차와 KTCS-2 열차 혼용 운영 보장

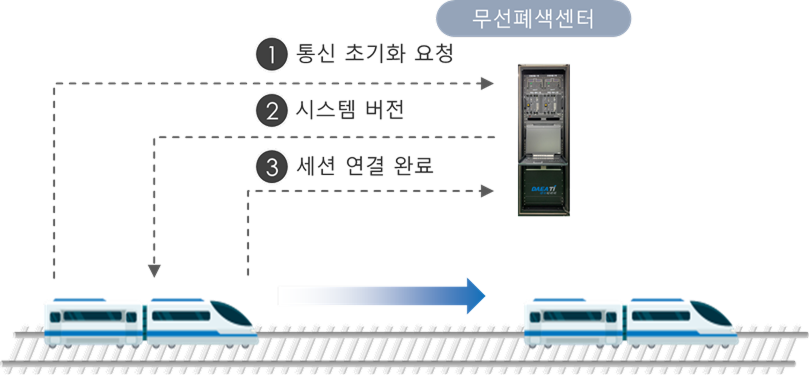

  세션연결 기능


  • 지·차상 ATO 장치 간 무선통신을 사용하여 데이터를 교환하는 기능
  • 무선 통신 관리 규격을 준수하여 실시간으로 열차 자동운전 지원

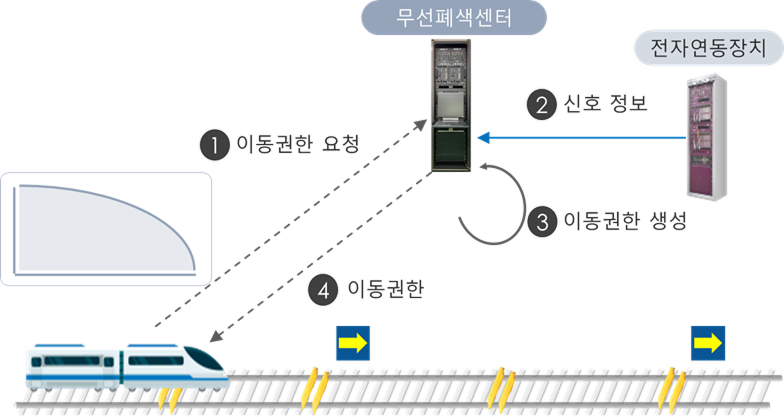

  이동권한 기능


  • 열차가 이동할 수 있는 최대 거리 정보 제공
  • 제공된 거리까지 열차의 안전 운행을 보장

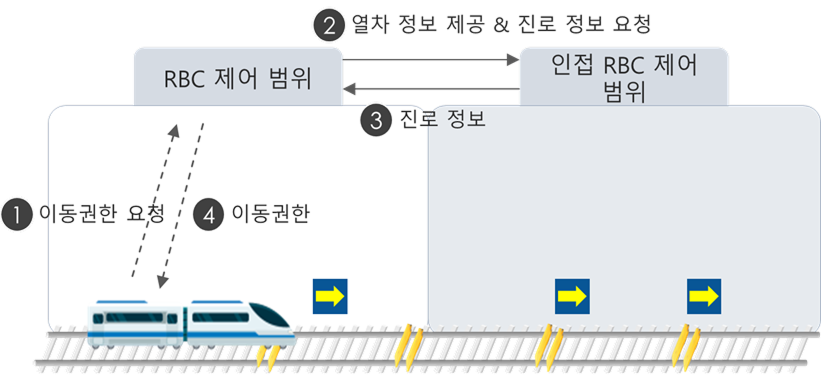

  핸드오버 기능


  • 열차가 인접한 무선폐색센터 구역으로 이동할 때 안전성 확보 및 제어권 전환 기능
  • 인접 무선폐색센터로 부터 진로 정보를 수신하여 정차 없는 열차 운행 보장

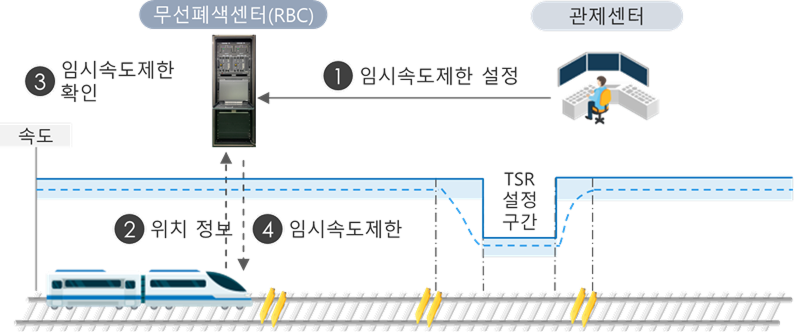

  임시속도제한 기능


  • 신호설비의 유지보수를 위하여 열차 운행 특정 구간에 임시속도를 제어하는 기능
  • 임시속도제한 정보를 무선으로 전송하여 열차 안전 운행 보장

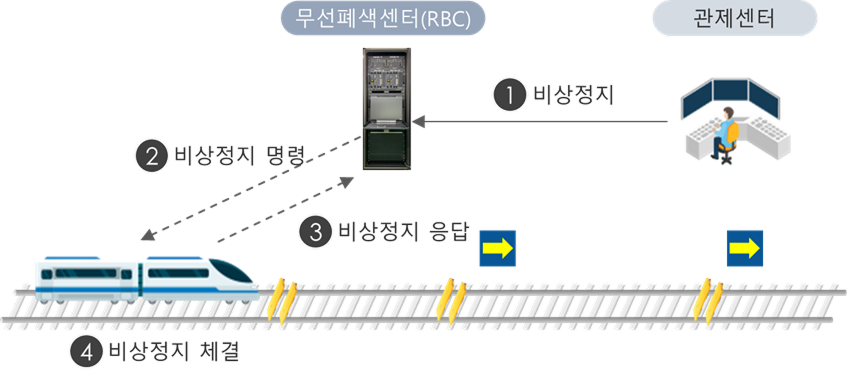

  비상정지 기능


  • 관제센터 비상정지 설정/해제 메시지를 해당 열차로 전송하는 기능
  • 임시속도제한 정보를 무선으로 전송하여 열차 안전 운행 보장

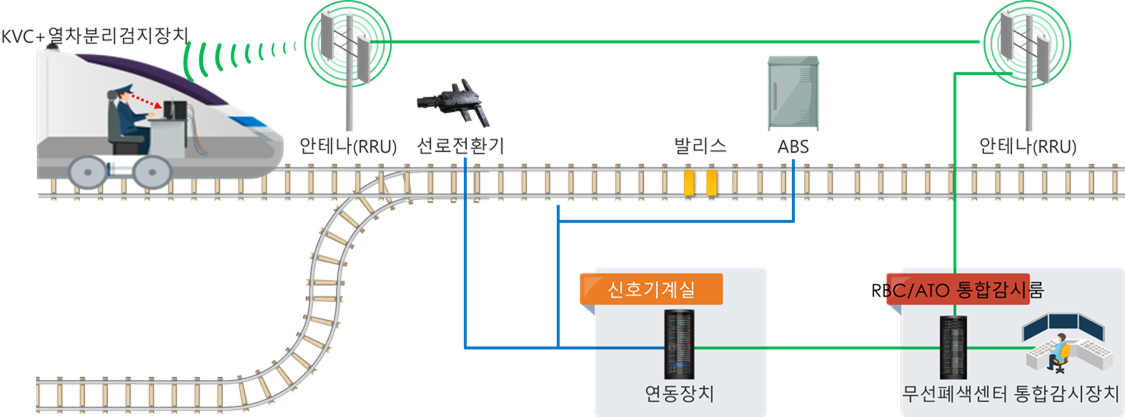

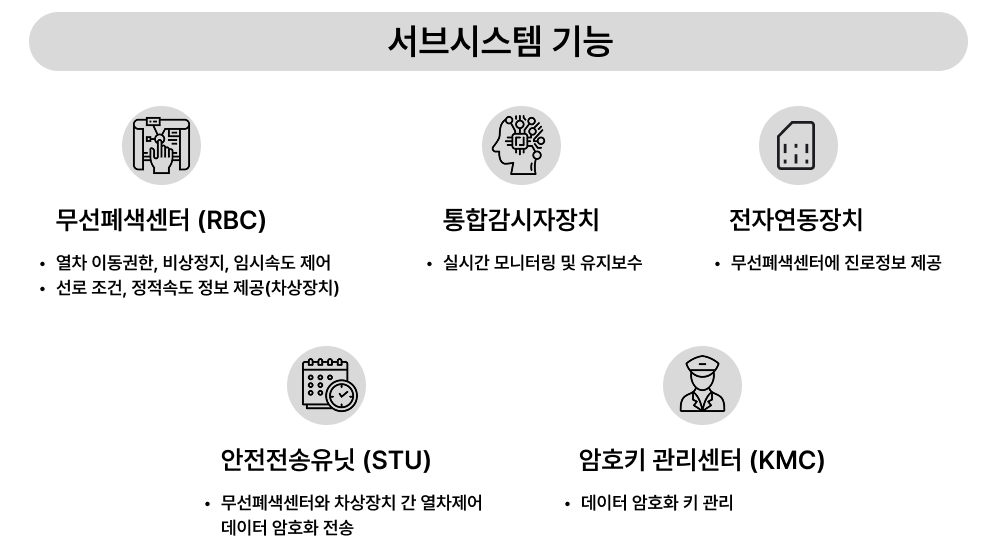

적용시스템

  KTCS-2용 RBC

  KTCS-3용 RBC

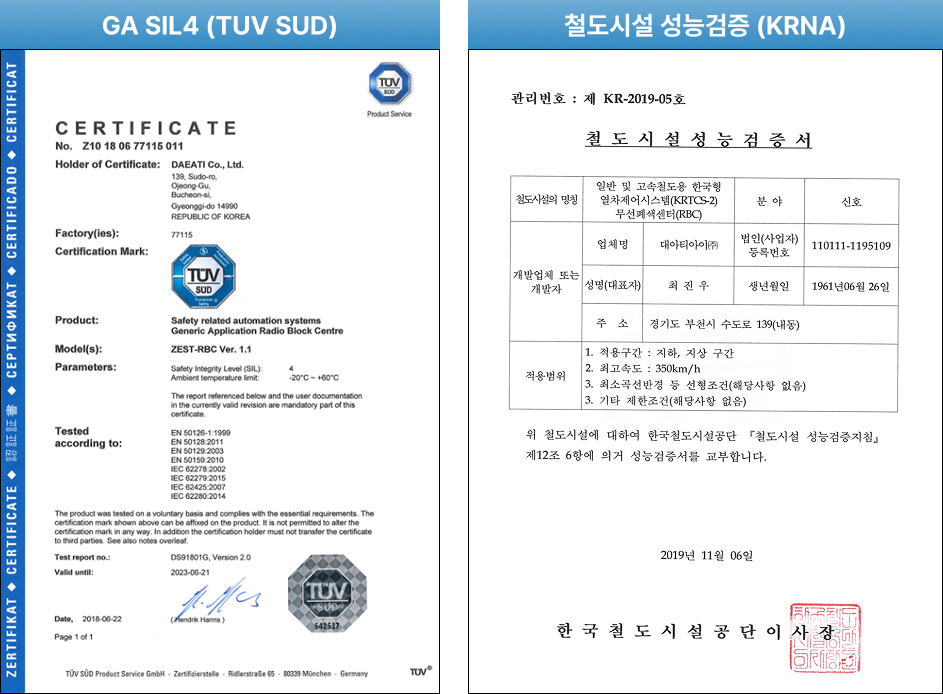

인증/검증

기대효과

  • 상호운용성(Interoperability) 증대
    ERTMS/ETCS 및 KTCS 표준 기술 규격에 맞게 제작되어 다양한 표준 기반 시스템 및 제조사 제품과 상호 운용성을 제공
  • 열차 운행 안전성 확보
    열차의 위치와 상태를 실시간으로 확인하여 안전한 운행을 보장
  • 운행 효율성 증대
    궤도회로 방식보다 정확한 위치 정보를 기반으로 폐색 구간을 효율적으로 관리하여 운행 효율성을 높임
  • 지상 설비 축소
    궤도회로 대신 차량에 탑재된 시스템을 활용하여 지상 설비를 줄이고 유지보수 비용을 절감
  • 무선 통신 기반 고속 데이터 처리
    무선 통신을 통해 열차와 데이터를 교환하며, 지상 설비 간의 데이터 전송을 담당. 실시간으로 데이터를 처리하여 열차의 안전한 운행을 보장
  • 보안
    신뢰성 있는 데이터 전송을 위해 암호화 기술을 적용
