기관사 면허시험 및 교육훈련 장비
모의운전연습기(KTX, 전동차, 기관차, 경전철 등)는 차량별 실제 운행조건 및 운전환경을 가상으로 재현하여 기관사 및 철도 종사자가 실제같은 환경과 다양한 이례사항을 통해 열차운전 절차와 안전준수를 교육시킬 수 있도록 설계되었습니다.
전기능 모의운전연습기(FTS)는 실제 철도차량 전두부와 동일한 외형과 장비를 갖추고 있으며 실차와 동일한 기능을 구현하여 고도화된 실습이 가능합니다. 기본기능 모의운전연습기(PTS)는 개인 훈련용으로 개발되어 철도 운전의 기본 절차를 쉽고 효율적으로 학습할 수 있도록 구성되어 있습니다.

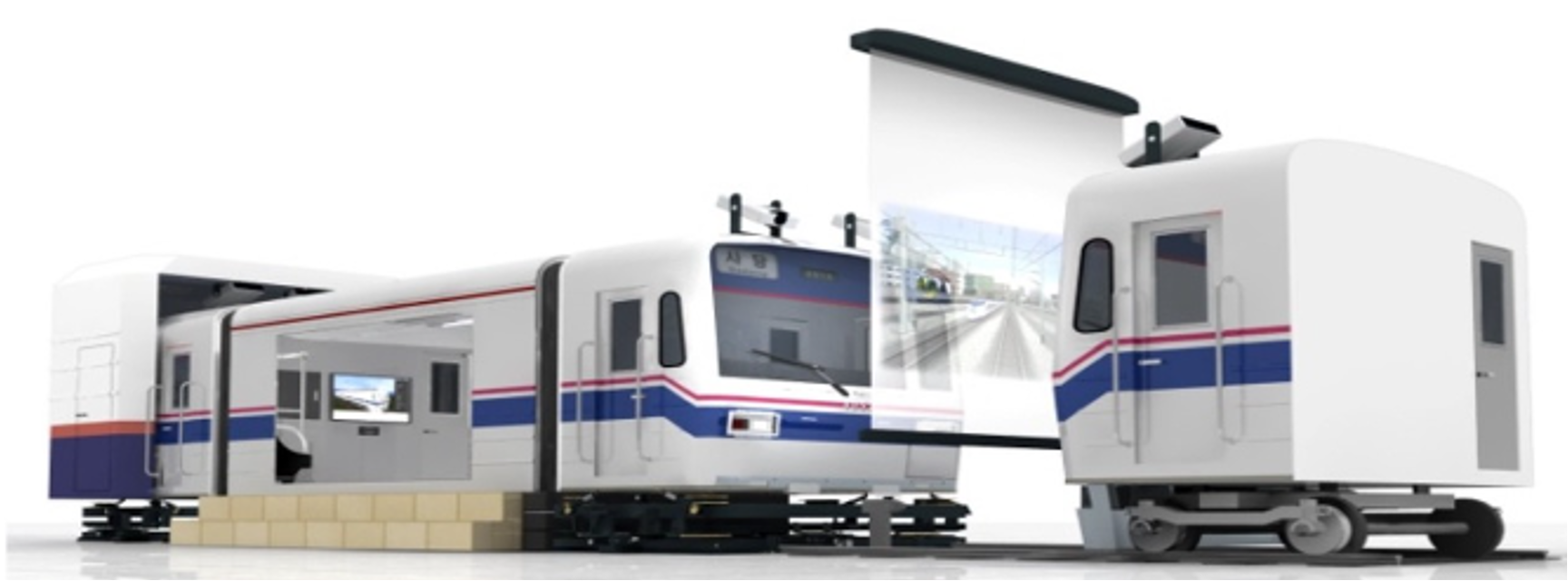

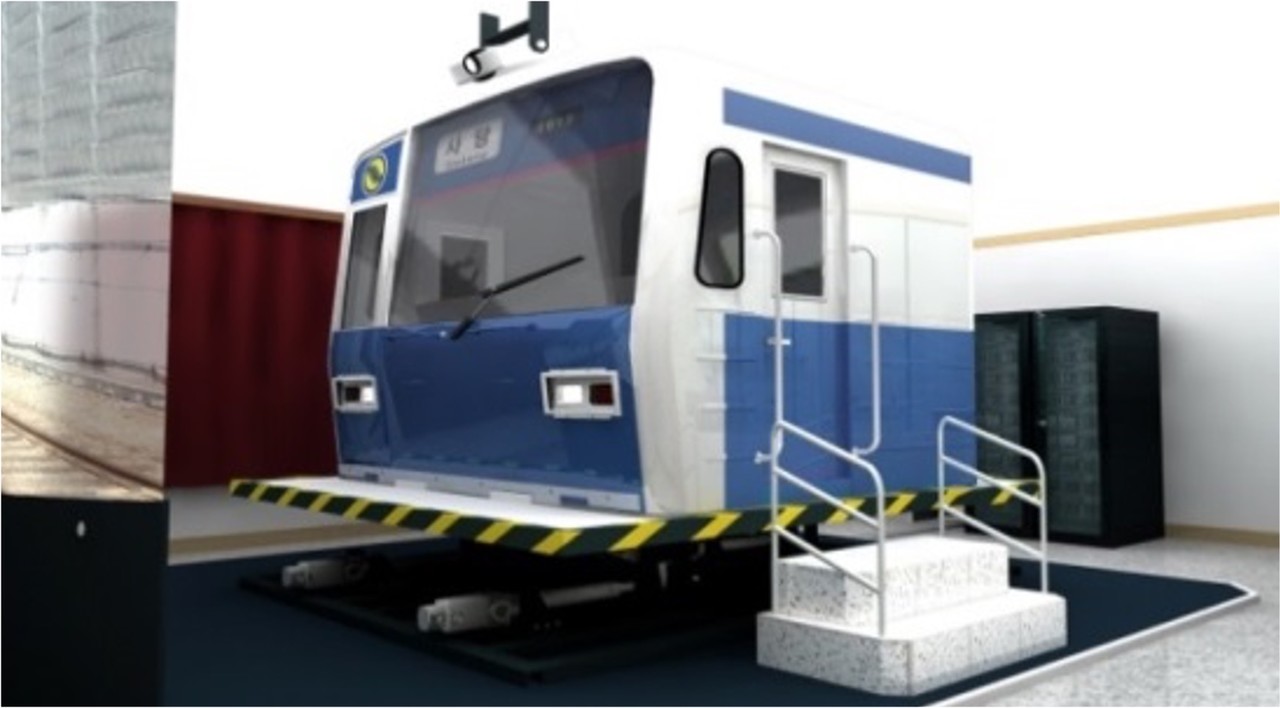

1. 전기능 모의운전연습기(FTS : Full Type Simulator)
FTS는 실제차량과 유사한 운전실 구조와 기능을 가진 시뮬레이터로 실제 차량을 대체하여 운전연습이 가능하도록 구현하여 실제 환경에서 수행하기 어려운 상황에 대한 훈련을 수행할 수 있도록 구성한 장비

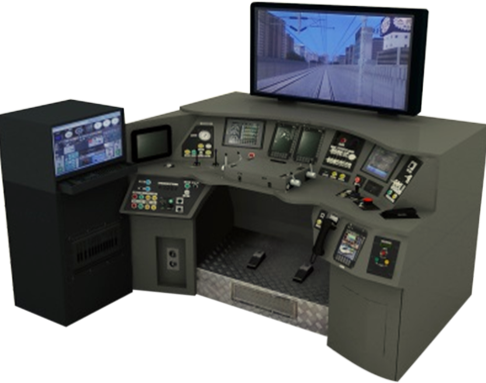

2. 기본기능 모의운전연습기(PTS : Part Type Simulator)
PTS는 실차의 운전제어대와 유사한 구조와 기능을 가진 시뮬레이터로 전기능 모의운전연습기와 달리 운전에 핵심적인 부분만 구현하여 개인 운전연습이 가능하도록 구성한 장비

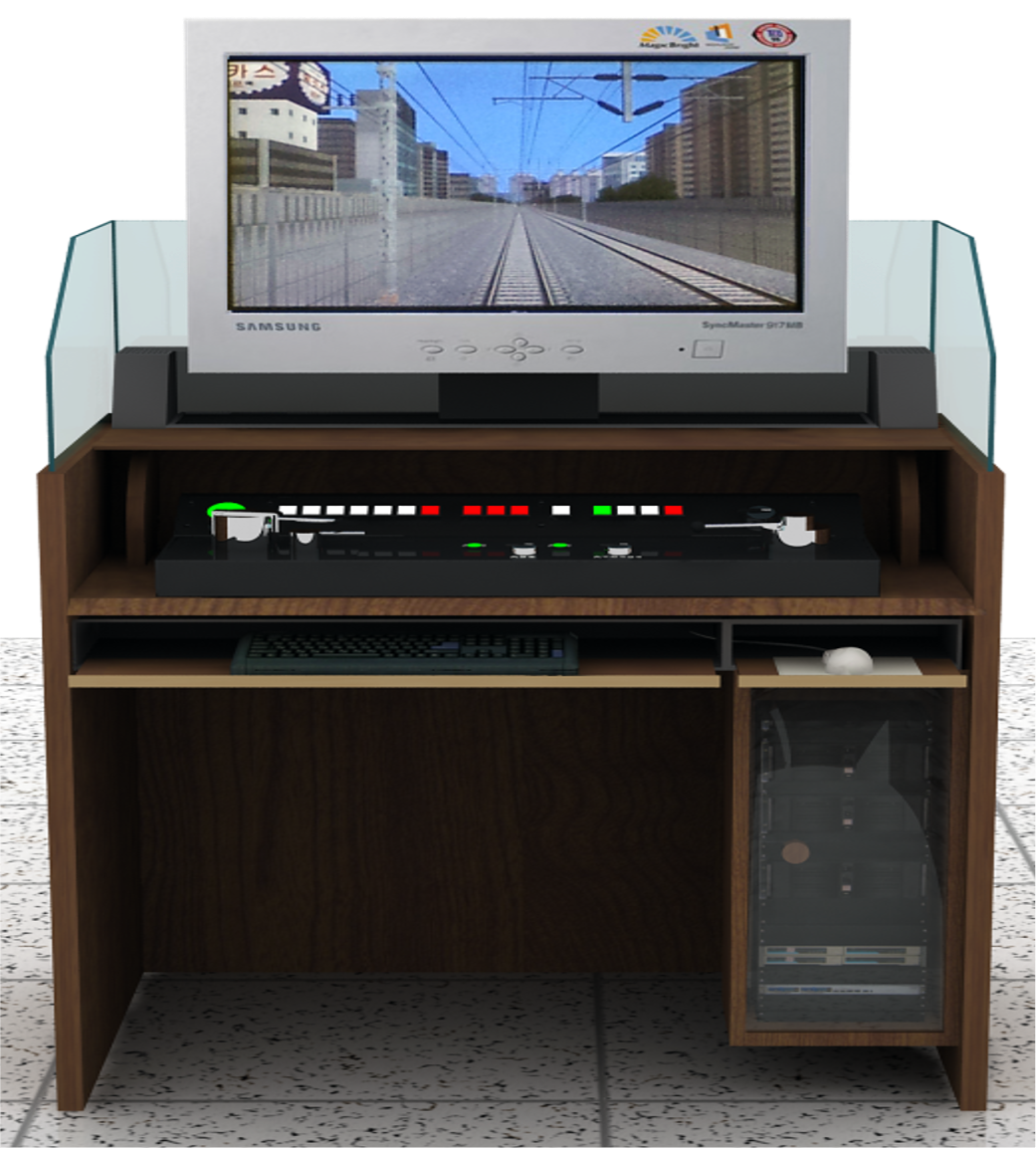

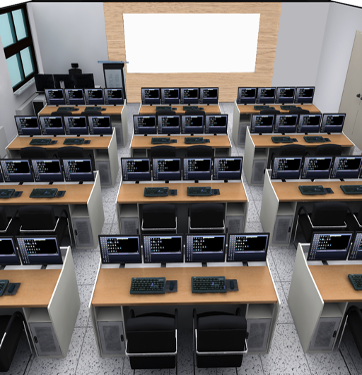

3. 컴퓨터지원교육시스템(CAI : Computer Assisted Instruction)
CAI는 컴퓨터, 모니터 및 운전제어대 구성 중 운전절차에 필요한 마스콘, 스위치류로 구성되며 운전절차 숙달 훈련, 선로영상 확인, 고장 및 이례사항을 교육할 있는 장비

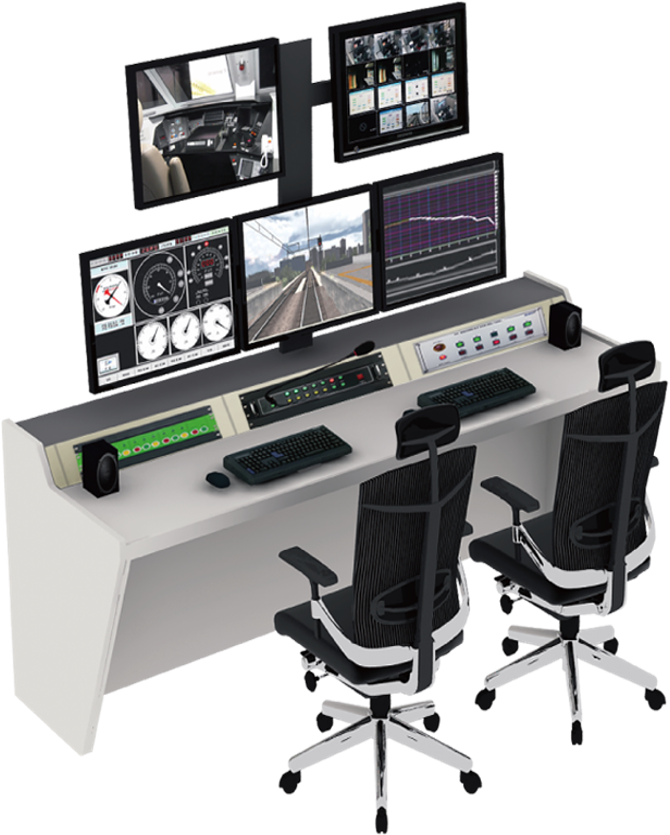

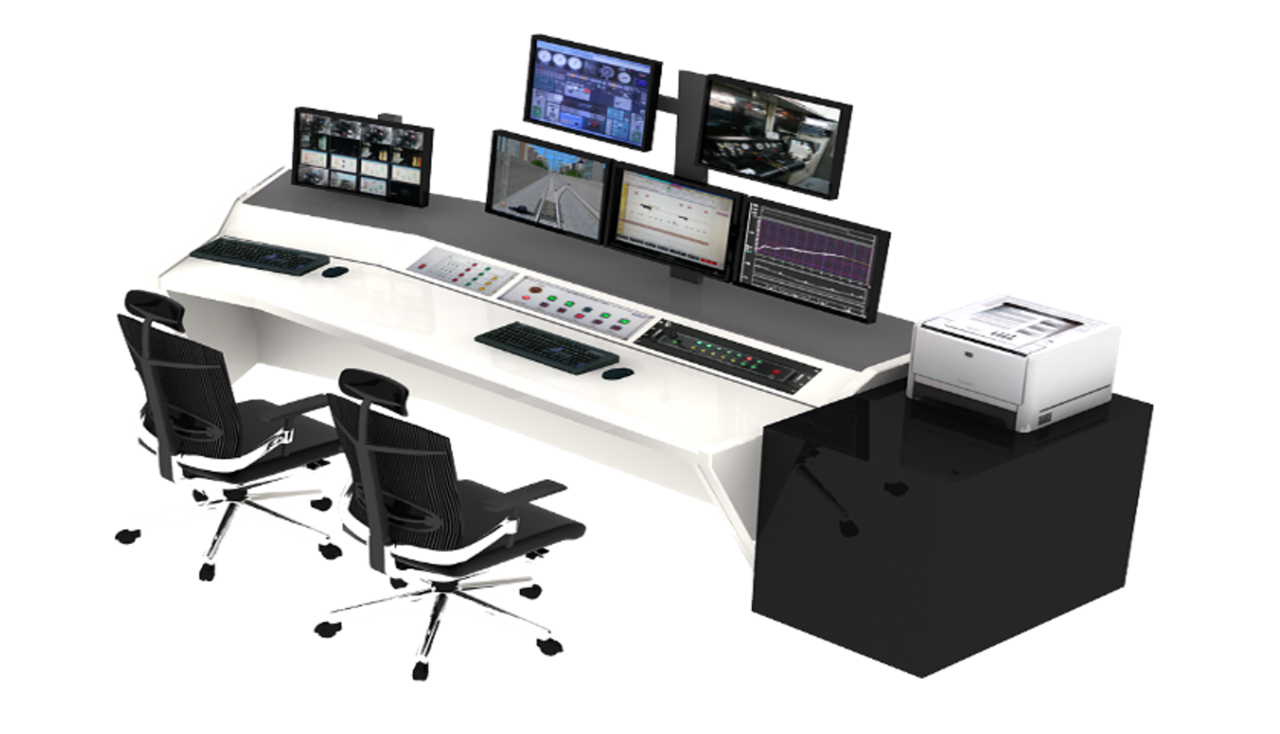

4. 교수제어시스템
중앙에서 통제가 가능한 데스크 콘솔타입으로 전체 시스템의 전원관리, 모션운용제어,시나리오 구성 및 교육 진행 상황의 모니터링 기능을 보유

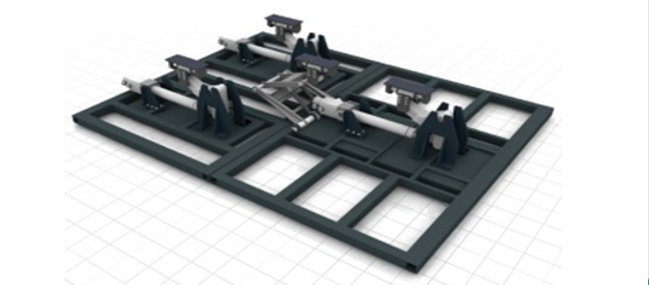

5. 모션시스템
3자유도 엑추에이터 방식을 사용하여 차량의 가/감속 및 구배, 곡선, 원심력과 캔트 등의 운동감을 교육생에게 제공하며, 모션플랫폼은 교수제어대에서 제어

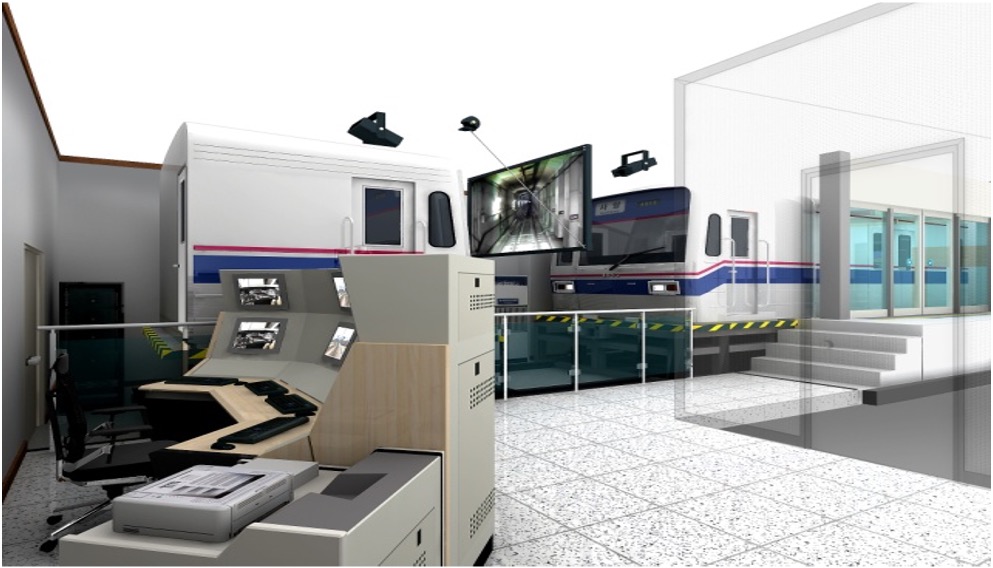

6. 영사시스템
선로와 승강장에 대한 영상을 공간적 제약과 차량의 타입에 맞춰 최적의 디스플레이에 제공하여 훈련생의 몰입도 증대
