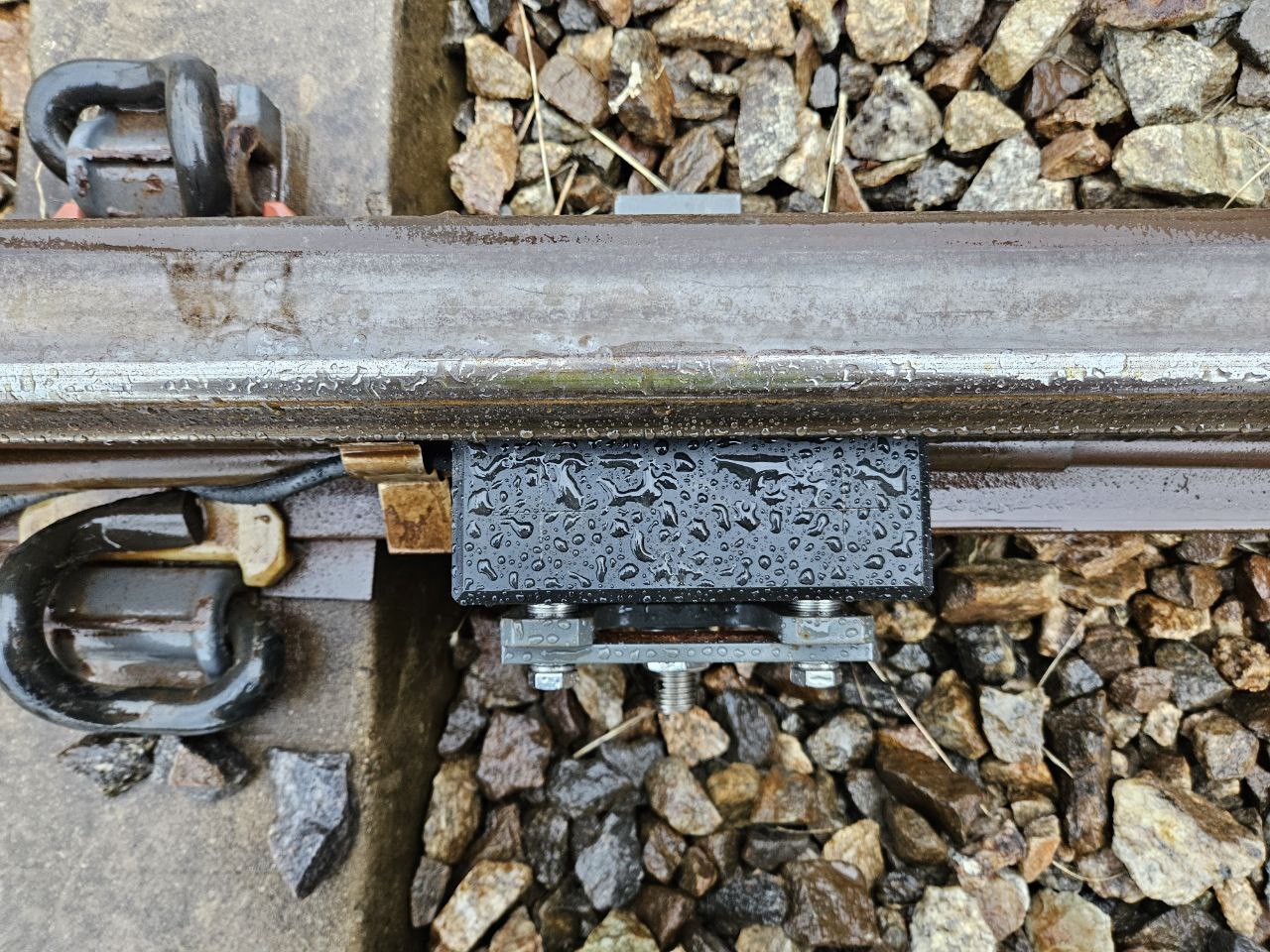

차축검지장치는 선로의 특정지점을 통과하는 차축의 수를 계산하는 방법으로 열차의 위치를 추척하는 장치입니다. 다양한 열차 운행 구간과 검수고, 역 구내, 단선이나 복선에 상관없이 사용할 수 있고, 광 링 네트워크 통신망으로 구성되며 날씨나 선로 상태에 영향을 받지 않습니다.
실내에 설치되는 차축평가장치는 SIL4 인증을 사용하여 안전성이 입증된 장치입니다.
특징
검수고, 역구내, 단선, 복선등 다양한 형태의 선구에 적용
궤도 길이에 관계없이 적용
궤도회로의 다양한 궤도(Track) 매개변수 및 기후 조건에 의존하지 않음
광 링 네트워크 구성으로 통신 안정성 보장
ACE(차축평가장치)의 안전성 SIL4 인증 및 가용성 2중계 구성

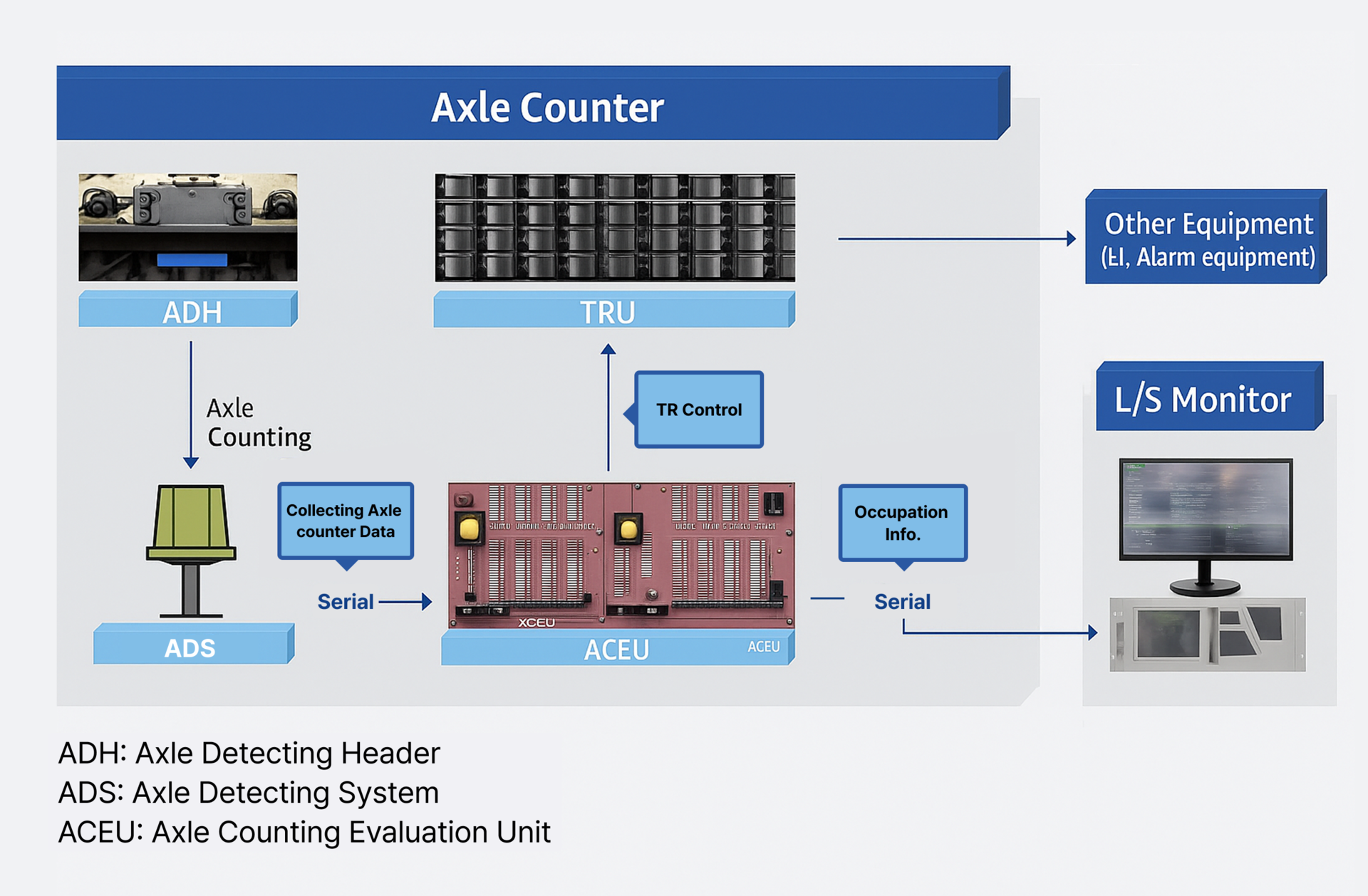

구성
기능
최대 20km 궤도구간 구성
차륜(Wheel)의 프렌지 카운트
최대 360km/h 열차 검지
열차 진행방향 검지
최대 30 Track Relay Interface / ACE
이례상황 발생 시 원격/로컬 궤도구간 리셋
장점
매우 높은 열차밀도의 라인, 운용상의 병목지역 구간, 장애 시 접근하기 어려운 현장 (예: 터널)
