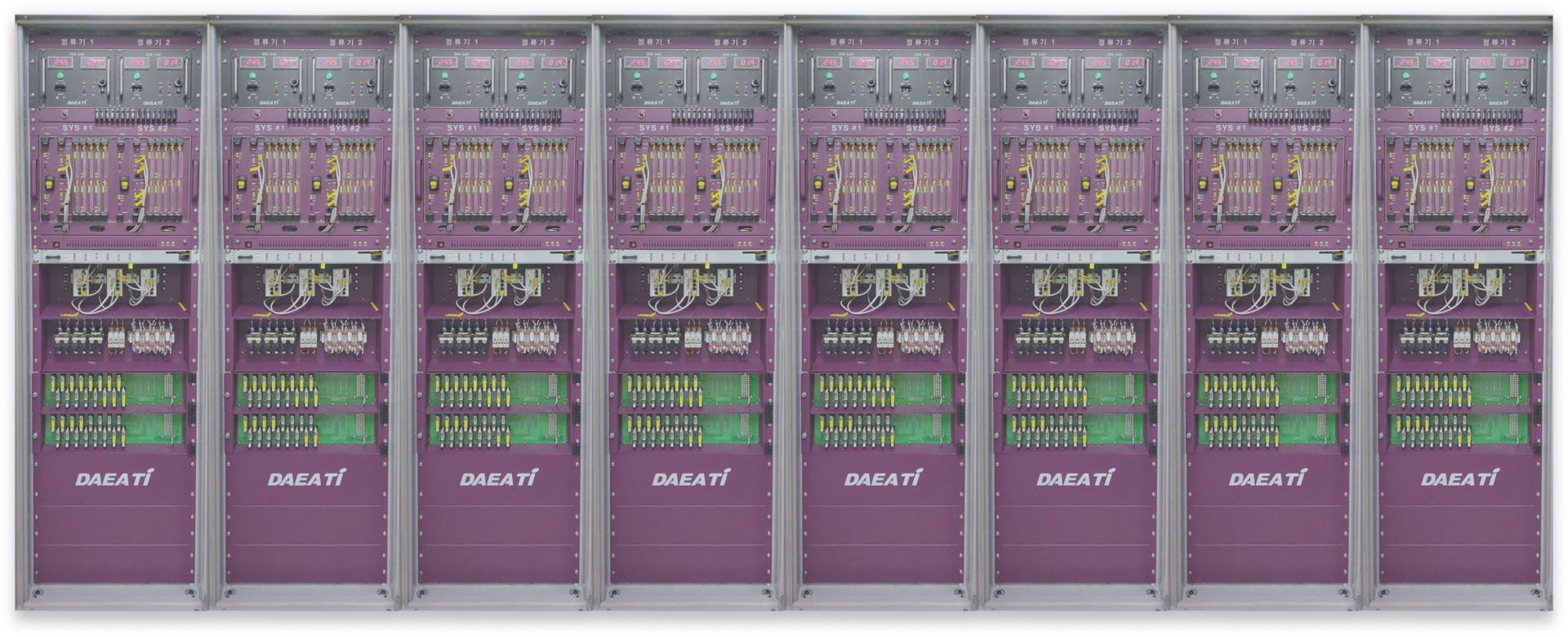

전자식자동폐색제어장치

EABS

Electronic Automatic Block System

자동 폐색제어장치(전자식)은 폐색 구간 내에  열차 운행 정보를 폐색장치간 광통신으로 전송하여 열차 추적논리 및 Fail-Safe 원칙에 의해 열차 운행간에 폐색 신호를 제어하는 장치입니다.

특징

  • 전자식 폐색제어장치 형식승인 제품
  • 역장치 SIL4인증
  • 시스템 2중계 계간 실시간 비교
  • 2중 광 네트워크 구성
  • 전자연동장치와 인터페이스는 계전기 입출력으로 기존 설비와 동일 구현
  • 시스템 2위 2중계로 안전 시스템 구현
  • 시스템 안전 계전기로 출력에 대한 안전측 동작 구현
  • 균등 부하 부담 기능의 2중계 정류기
  • 전자연동장치와 동일한 안전기능 구현

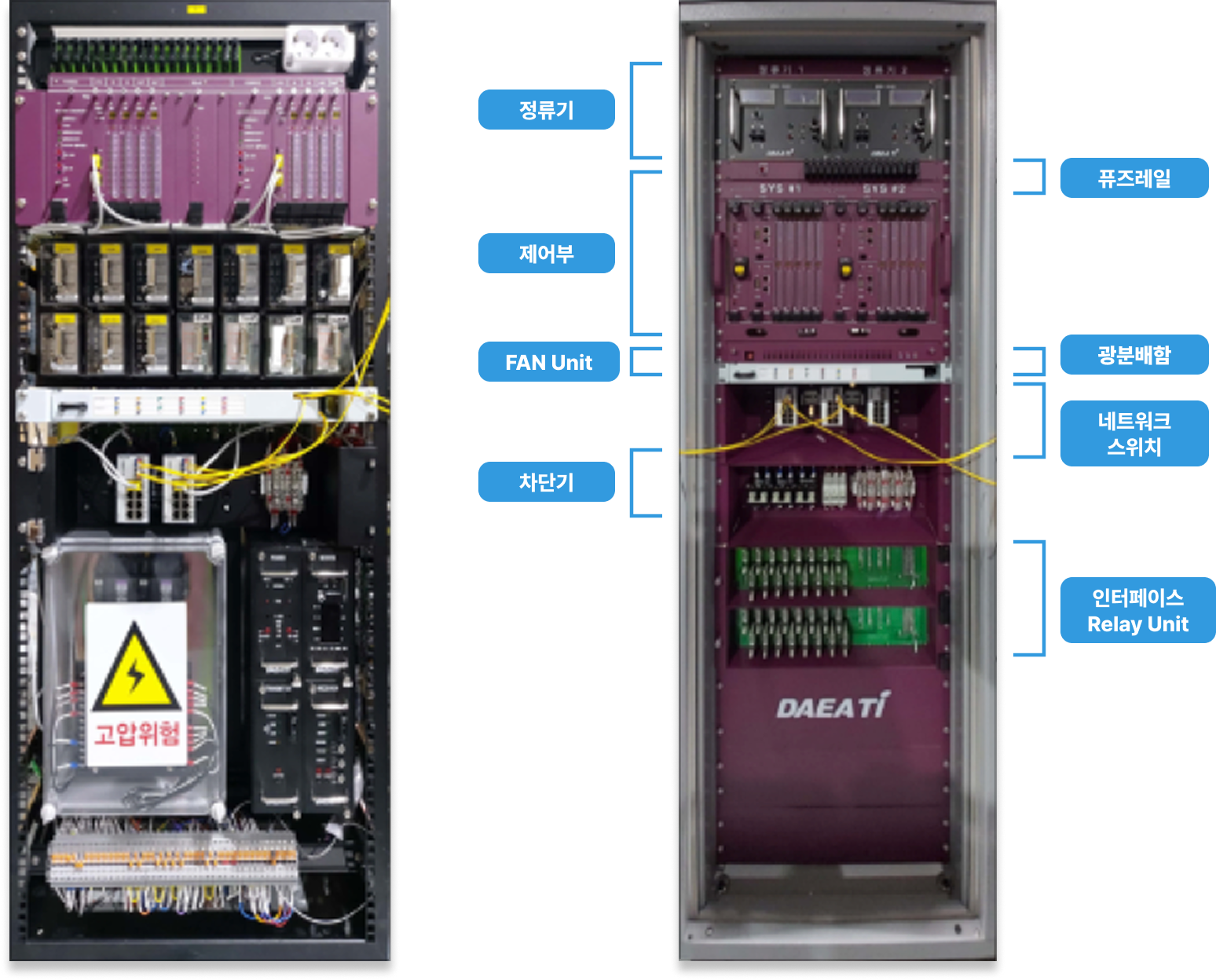

구성

설계기준


설계기준

  • 국가철도공단 잠정규격(KRSA-T-2022-4003)
  • 2중계를 통한 시스템 안정화 및 광 링 매니지먼트 기능을 수행
  • 자체실시간 고장진단기능으로 예방보수와 복구시간 단축
