철도신호장치

철도신호장치

궤도회로

TC

Track Circuit

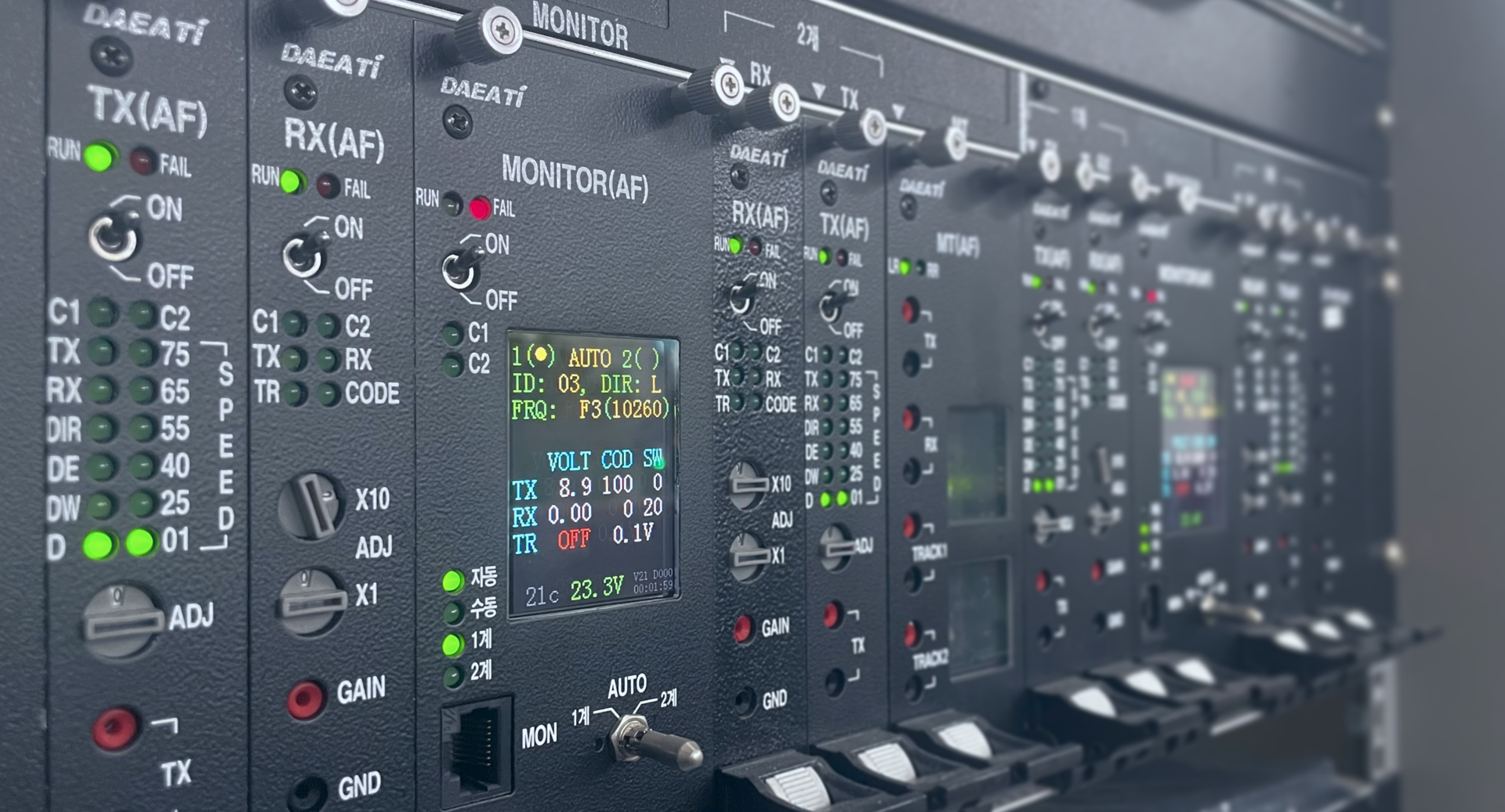

AF 궤도회로장치는 선로를 매체로 열차의 유무를 검지하는 궤도회로 장치입니다.

다양한 형태의 전자파간섭이 존재하는 교류 또는 직류전철구간용으로 설계된 열차검지회로입니다.

특징

  • 최대 8 TYPE의 반송 주파수 적용 가능(A~H)
  • -40℃ ~ 70℃ 환경에서 정상 동작
  • 안전성을 위한 상, 하측 코드화된 변조 주파수 송·수신
  • 가용성을 극대화하는 이중계 시스템(전원 모듈)
  • 사구간(Dead Section)이 발생하지 않도록 공진자 방식의 튜닝유니트로 동조구간을 구성

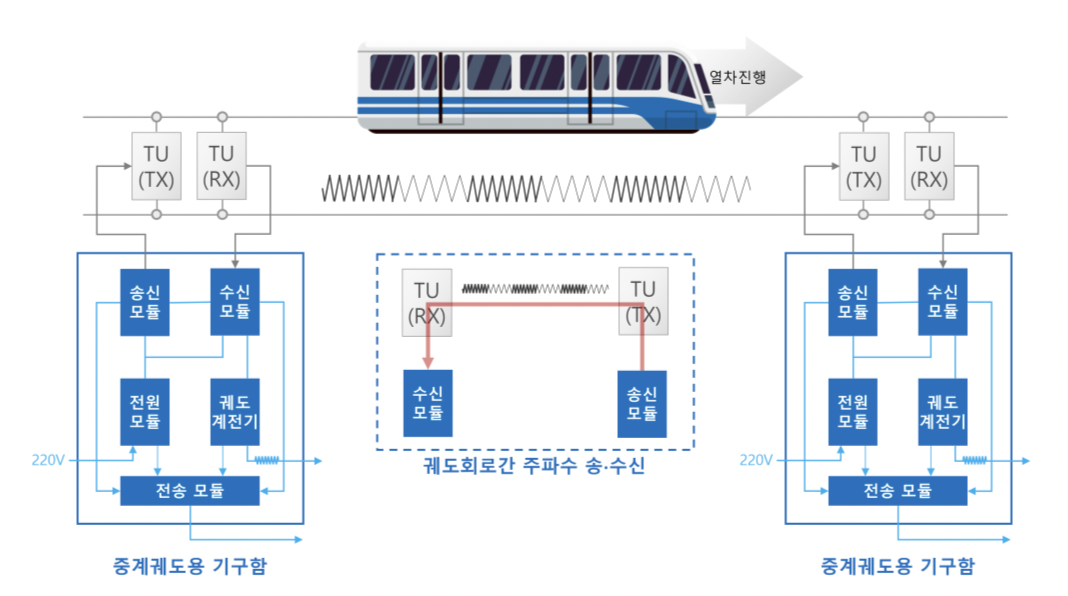

구성

기능

  • 궤도회로 길이 : 50~1,000[m](선로증폭기 사용 시)
  • 최대 제어 거리 : 1,500[m]
  • 단락감도 : 0.1 ~ 1.7[Ω]
  • BPF(Band Pass Filter)를 통해 차량에서 발생되는 노이즈 또는 고조파에 의해 궤도계전기가 오동작하지 않도록 함
  • 보안기 장착을 통해 지락 또는 뇌해로부터 장치 보호
